動画像を用いた応力変位評価システム

　開発を進めているシステムは，供試体実験や現場計測の時に撮影されている動画像に解析的処理を施すことによって，対象物の状態を可視化するものであり，つぎの4つの技術からなっている．
　? 撮影された動画像の自動認識技術
　? 撮影された動画像の中の特徴点の移動量を算定するための精密写真測量技術
　? 算定された標点の移動量から対象物（供試体など）の力学定数（変形係数，粘着力，内部摩擦角など）やひずみや応力の分布状況を算定する
　　　応力変形問題の逆解析システム
　? 撮影された動画像に解析結果を重ねる複合現実（Mixed Reality）システム

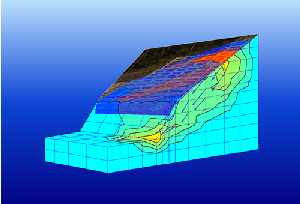

　例えば，コンクリートの曲げ試験に，本システムを活用すると，“位置が認識できる標点を付けた試験対象となる供試体”と“長さの分かる基準尺”を，CCDカメラによって撮影するだけで，次図のように，載荷段階毎の供試体内部の応力・ひずみ分布や供試体の力学特性の変化の同定や可視化が可能となる．

(2009.07.15)
